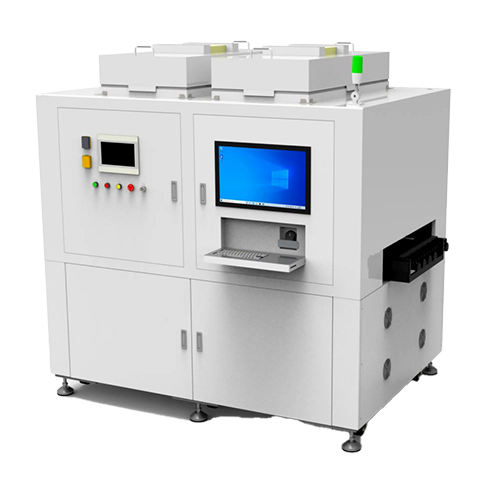

晶圆划裂解决规划重要合用于晶圆裂片机加工后，用于检测Disco环上芯粒的漏划、离焦、未划开、双晶等较显著的划裂缺点，通过视觉缺点检测，检出有无蕴含以上缺点即可，即分辨出良品和不良品，削减人为，提升检测效能。
特色规划 光学+算法规划 自主知识产权高精度高速光学成像系统，确保优质的成像成效； 自有知识产权的缺点检测主题算法+AI深度进建复判算法，处于业界当先水平。 防震 创新性选取工字型防震扫描机构+大理石防震平台，实现运行状态维吃旖稳。 自动报表分析系统 独创后盾自动报表分析系统，实现Mapping和报表输出。 自动图像分类 可视化数据备份和数据追忆，自动图像分类，方便用户查问和审核； 设备靠得住，无故障工作功夫长。

   半导体晶圆造备中位错缺点的状态和散布情况对电子元器件的机能有较大影响，由于掺杂资料、造备工艺的分歧，位错散布也分歧。本解决规划重要针对晶圆位错状态和散布，致力于为晶圆资料钻延注改进造备工艺提供数据支持。 合用于2吋、3吋、4吋和6吋砷化镓衬底。
特色规划 便捷高效 便捷高效的晶圆、衬底和表延片表表缺点检测设备，重要瑕疵：位错、颗粒、凹坑、划痕、污渍等。 提高效能和正确性 代替人为抽检，大大提高检测效能和检测正确性。 数据支持+自动化 查抄衬底和表延片位错密度、状态和散布，为衬底资料钻延注缺点溯源、改进造备工艺提供数据支持； 自动化的图像采集和人为智能分析工具。 优质服务 设备靠得住，无故障工作功夫长，急剧响应+优质售后服务。

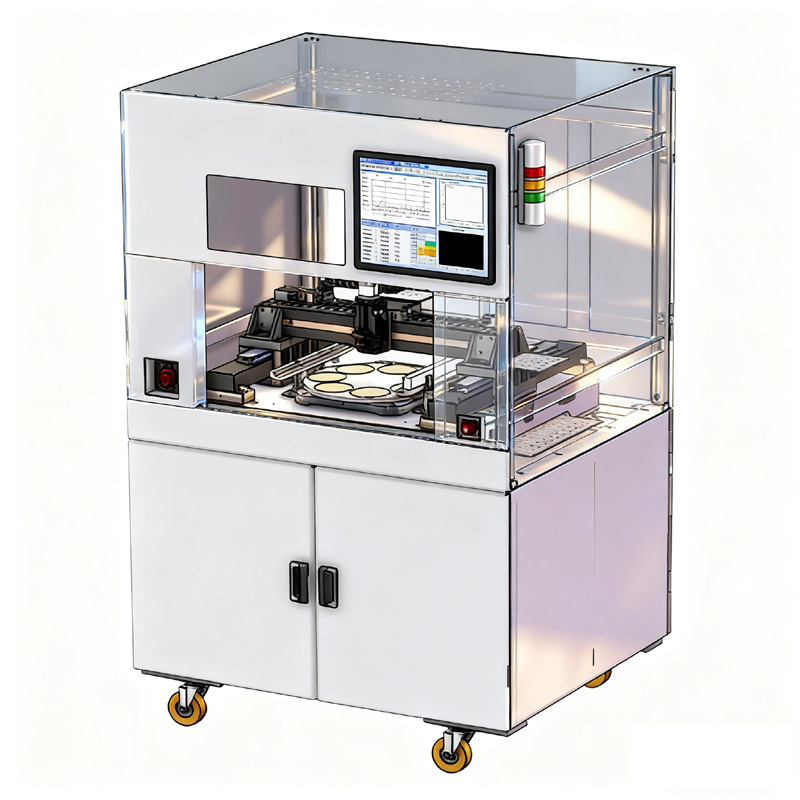

   本规划重要用于对晶圆以及显示面板部门造程(如晶圆切片、研磨、减薄、划片等)之后的厚度丈量等？赏讲馐猿鲎柿献陨淼腡TV\BOW\WRAP\SORI等参数误差。 一、晶圆测厚 1.1 布景与意思 半导体产业是信息技术主题支持，晶圆作为半导体器件载体，其厚度精度直接决定器件机能、靠得住性与成本。随着芯片特点尺寸缩幼，晶圆厚度微幼误差可能导致芯片故障，如高机能处置器中不均匀厚度会引发电流散布不均、产生热点；同时晶圆减薄工艺鼓起，测厚成为造作关键环节，为工艺节造提供实时反馈，预防晶圆报废。 传统丈量步骤存在局限：接触式步骤精度低且易危险晶圆；非接触式的白光过问仪对环境敏感，射线荧光法成本高且有辐射，激光位移传感器在丈量通明或高反射率晶圆时易失真。光谱共焦传感器融合光谱分析与共焦成像技术，利用分歧波长光聚焦轴向位移差距丈量厚度，非接触、高精度且不受晶圆材质影响，可实时监测并与自动化系统集成实现关环节造，对推动半导体产业发展意思沉大。 国表方面，美、日、德处于当先。美国英特尔、IBM 优化光学系统与算法，实现晶圆厚度实时监测；日本尼康、佳能凭借光学堆集，研发高分辨率、高速传感器，可亚微米级丈量；德国米铱、西克产品高精度、高靠得住，宽泛利用于多领域。 国内高校与科研机构进取显著：清华大学优化光学系统与算法，成就获企业利用；浙江大学开发幼型化、高精度传感器。但现存不及：丈量精度、速度、不变性难满足大规模出产需要，且传感器成本高，校准守护复杂，限度宽泛利用。 1.2 钻研内容与步骤 钻研内容：一是分解丈量道理，论述复色光经光学元件处置过程，分析晶圆个性对丈量的影响；二是设计搭建系统，涵盖光源、光学系统等选型与调试；三是测试分析机能，评估精度、分辨率等指标，提出优化措施；四是案例分析，在出产场景利用系统，总结问题与规划。 钻研步骤：选取理论分析、尝试钻研与案例分析结合。理论分析奠定基础，尝试钻研通过节造变量测试系统，案例分析深刻企业解决现实问题。 二、光谱共焦传感器丈量道理分解 2.1 光谱共焦根基道理阐释 光谱共焦传感器利用光的色散与共焦技术，宽光谱复色光经照明孔、分光棱镜后，被物镜色散聚焦成彩虹状散布带，仅聚焦于物体表表的光反射后经幼孔进入光谱分析仪，通过丈量波长并结合焦点共轭关系推算距离。 该道理优势显著：不受光强影响，镜头无发热，丈量不变；同轴共焦设计可应对被测物倾斜翘曲，无像差滋扰，合用于晶圆高精度丈量。 2.2 丈量晶圆厚度的道理详述 丈量时，传感器光投射到晶圆，上表表反射光波长对应传感器到上表表距离 d1；光穿透晶圆至下表表反射，其波长结合折射率等参数可算得传感器到下表表距离 d2。晶圆厚度 t=d2-d1，现实丈量需思考环境与晶圆表表状态，通过校准赔偿提升精度。 2.3 与其他丈量步骤对迸着势 丈量步骤 优势 局限性 白光过问仪 精度较高 对环境敏感，丈量速度慢 激光位移传感器 速度快、响应灵 测通明 / 高反射晶圆易失真，精度低 光谱共焦传感器 亚微米级精度，非接触无危险，适配通明晶圆 成本较高 三、光谱共焦传感器丈量系统搭建 3.1 系统总体架构设计 系统由光源、光学镜头、探测器、数据处置单元组成？砉馄坠庠矗ㄈ 400nm-2000nm 超陆续谱光源）提供光信号；光学镜头含照明与接管物镜，掌管聚焦与收光；光谱分析仪作探测器，精准测波长；数据处置单元预处置信号，用算法推算厚度。各组件通过光纤与线路衔接，确保信号不变传输。 3.2 主题组件选型凭据 光源：选超陆续谱光源，因其光谱领域广、陆续不变，适配分歧晶圆，优于卤钨灯、氙灯。 探测器：选取 CCD 探测器，活络杜纂分辨率高，能捉拿轻微波长差距，满足高精度丈量，优于 CMOS 探测器。 光学镜头：物镜焦距与数值孔径需匹配晶圆尺寸与精度要求，大数值孔径可提升活络杜纂分辨率，同时需保障镜头质量与兼容性。 3.3 系统校准与标定步骤   系统校准用尺度厚度晶圆，对比丈量值与尺度值，调整系统参数减幼误差。标定波长与距离关系，需用梯度厚度尺度晶圆测反射光波长，通过最幼二乘法成立对应模型。操作时需保障环境不变，屡次丈量取均值，验证优化模型，确保丈量正确。
特色规划 精确、急剧 精度高，丈量速度快，可实现精确、急剧的过程节造。 合用广 用于查抄任何工作零件表表的厚度。 视觉辅助 带视觉辅助，自动定位基板上晶圆地位。 满足给个性化需要 编程单一、急剧，配置方便，可满足分歧客户的个性化需要。

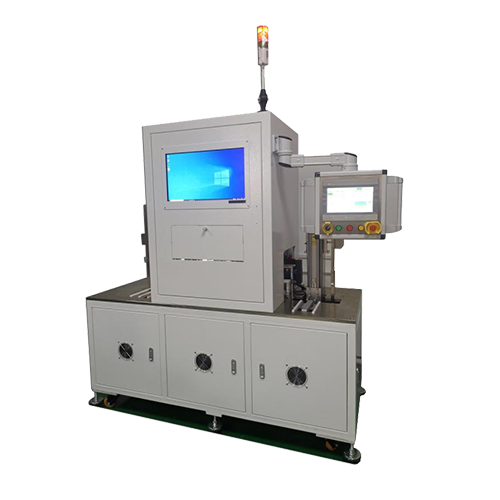

   固晶焊线AOI解决规划采器拥有齐全自主知识产权的光学系统模组和主题检测算法，以及AI深度进建算法，合用于检测固晶和焊线造程中出现的晶粒表表、焊点、焊线以及框架表表多种缺点，可利用于半导体封测领域中的固晶Die Bonding和焊线Wire Bonding后的缺点进行高效的AOI检测，拥有高速度、高精度及高查抄覆盖率等特点。
特色规划 双站点检测 合用于半导体封测D/B后及W/B后两个站点的检测。 AOI检测算法+AI深度进建 选取AOI检测算法，排除布景图像滋扰，正确定位检测对象，沉点办证各类缺点的检出，再利用AI深度进建检测算法进行复判，大大降低了误判率。 PCL+工业人机界面 选取PCL+工业人机界面进行设备运行节造及人机交互。 产品类型切换+同步传输保留 能够急剧切换检测产品类型； 支持MES联网进行出产数据和设备参数、故障；畔⒆柿贤窖肥Ａ糁澳。
